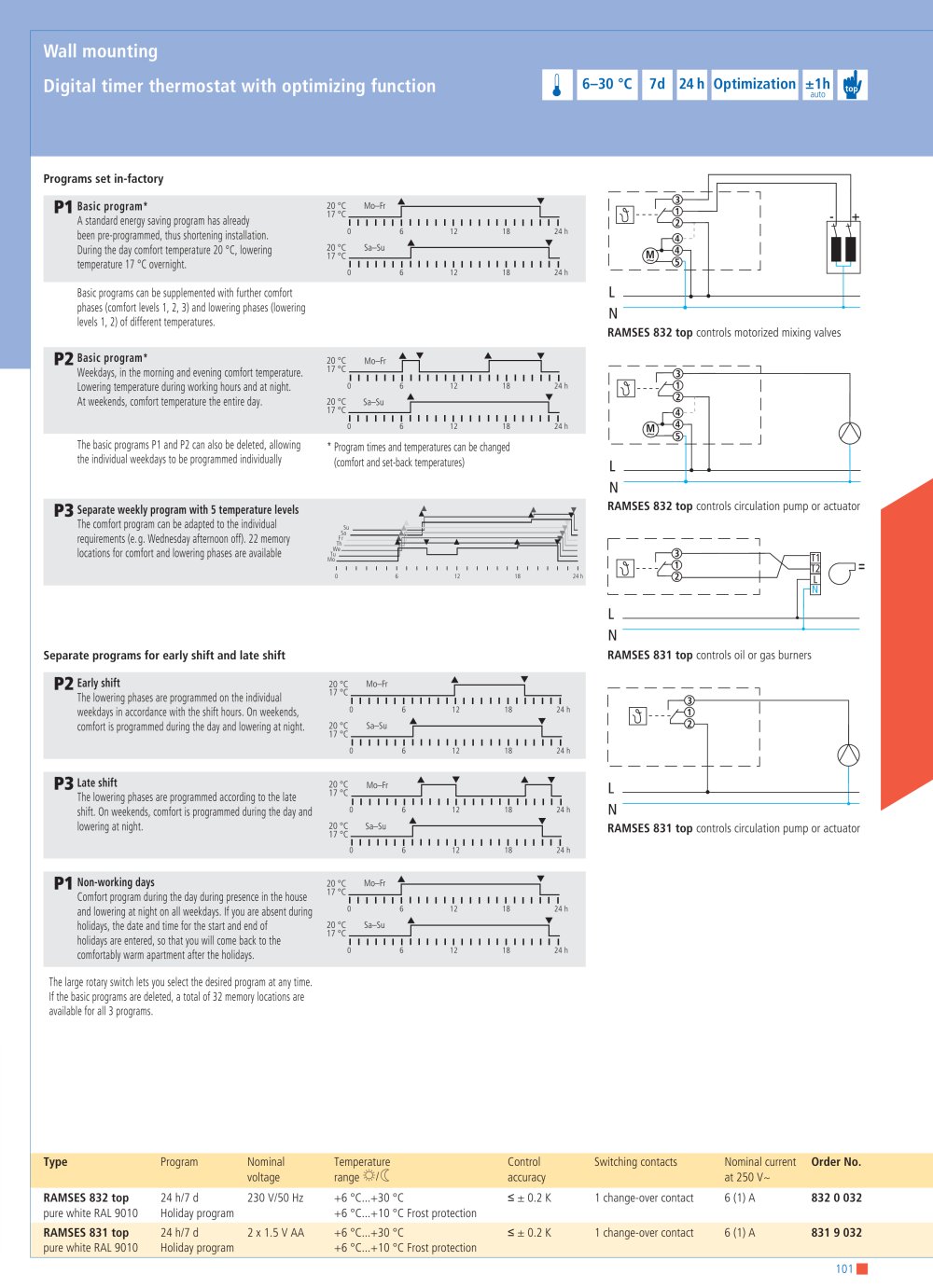

General Catalogue 2008 - 196 Pages
| I 6-30 °C I 7d 124 h I Optimization I ±1 h I df 9 I_I_I_I_I auto I wt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ig ita I timer thermostat with optimizing function | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Programs set in-factory P1 Basic program* A standard energy saving program has already been pre-programmed, thus shortening installation. During the day comfort temperature 20 °C, lowering temperature 17 °C overnight. Basic programs can be supplemented with further comfort phases (comfort levels 1,2,3) and lowering phases (lowering levels 1,2) of different temperatures. P2 Basic program* Weekdays, in the morning and evening comfort temperature. Lowering temperature during working hours and at night. At weekends, comfort temperature the entire day. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N ~ RAMSES 832 top controls motorized mixing valves | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲ T | ▲ _r | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C Mo-Fr 17°C_ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 24 h _T -L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C Sa-Su 17°C_ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ے | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The basic programs PI and P2 can also be deleted, allowing the individual weekdays to be programmed individually | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ' Program times and temperatures can be changed (comfort and set-back temperatures) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RAMSES 832 top controls circulation pump or actuator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P3 Separate weekly program with 5 temperature levels The comfort program can be adapted to the individual requirements (e.g. Wednesday afternoon off). 22 memory locations for comfort and lowering phases are available | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N-ED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I I I I I I I I I I I I I I I I I I I I I I I I I | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L _ N ~ RAMSES 831 top controls oil or gas burners | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Separate programs for early shift and late shift | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▼ I— | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲ _r | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P2 Early shift The lowering phases are programmed on the individual weekdays in accordance with the shift hours. On weekends, comfort is programmed during the day and lowering at night. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C Mo-Fr 17°C_ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I—<D— | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲ _r | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C Sa-Su 17°C_ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲_▼ _I—L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T "L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P3 Late shift The lowering phases are programmed according to the late shift. On weekends, comfort is programmed during the day and lowering at night. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C Mo-Fr 17°C_ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N ~ RAMSES 831 top controls circulation pump or actuator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 24 h _▼ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲ _r | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C 17°C. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P1 Non-working days Comfort program during the day during presence in the house and lowering at night on all weekdays. If you are absent during holidays, the date and time for the start and end of holidays are entered, so that you will come back to the comfortably warm apartment after the holidays. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C Mo-Fr r-17°r I | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 24 h _Y .....L 18 24 h | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲ _r | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C 17°C. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The large rotary switch lets you select the desired program at any time. If the basic programs are deleted, a total of 32 memory locations are available for all 3 programs. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type Program Nominal Temperature Control Switching contacts Nominal current Order No. voltage range O/d accuracy at 250 V~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
