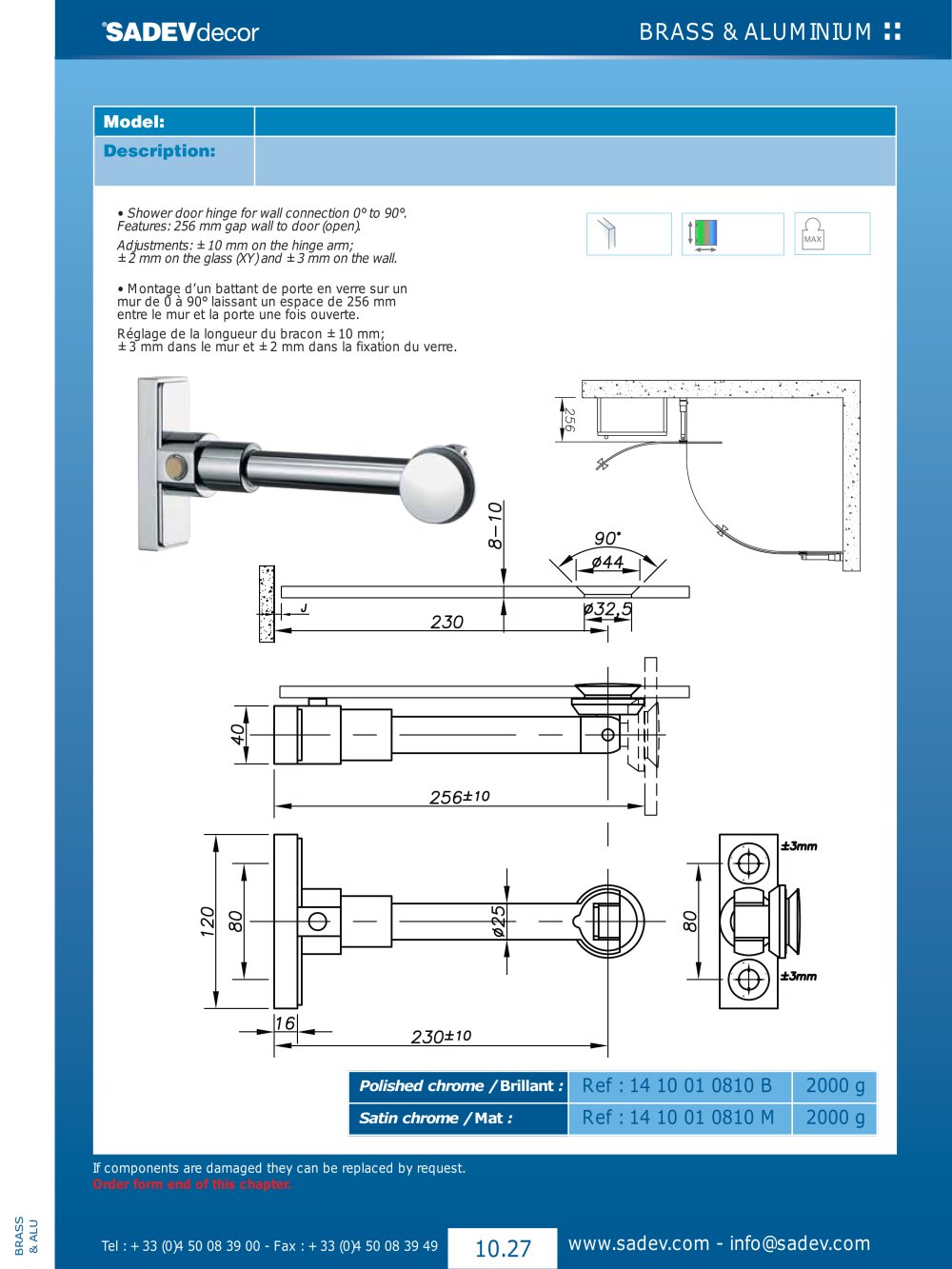

SHOWER SYSTEM - 14 10 01 0810 B - 14 10 01 0810 M
WALL / GLASS SHOWER DOOR HINGE
CHARNIERE PORTE DE DOUCHE MUR / VERRE
If components are damaged they can be replaced by request.
Order form end of this chapter.
BRASS
& ALU
Polished chrome / Brillant : Ref : 14 10 01 0810 B 2000 g
Satin chrome / Mat : Ref : 14 10 01 0810 M 2000 g
• Shower door hinge for wall connection 0° to 90°.
Features: 256 mm gap wall to door (open).
Adjustments: ± 10 mm on the hinge arm;
± 2 mm on the glass (XY) and ± 3 mm on the wall.
• Montage d’un battant de porte en verre sur un
mur de 0 à 90° laissant un espace de 256 mm
entre le mur et la porte une fois ouverte.
Réglage de la longueur du bracon ± 10 mm;
± 3 mm dans le mur et ± 2 mm dans la fixation du verre.
2000 mm
8 mm x 800 mm 40 kg
10 mm
-
